CXLE8434A CXLE8434B是一款高精度原边反馈的LED恒流驱动 芯片。芯片工作在电感电流断续模式，适用于85Vac~265Vac全范围输入电压、功率 3W 以下的反激型隔离LED恒流电源。
CXLE8434A CXLE8434B芯片内部集成 650V 功率开关，采用专利 的退磁检测技术和高压供电技术，无需辅助绕组 的检测和供电，使其外围器件更简单，节约了系 统的成本和体积。
CXLE8434A CXLE8434B芯片带有高精度的电流采样电路，同时 采用了专利的恒流控制技术，实现高精度的 LED 恒流输出和优异的线电压调整率。
CXLE8434A CXLE8434B具有多重保护功能，包括 LED 开路/短路 保护，欠压保护，芯片温度过热调节功能等。
内部集成 650V 功率管
原边反馈恒流控制，无需次级反馈电路
集成高压供电功能
无需辅助绕组检测和供电
宽输入电压
±6% LED 输出电流精度
LED 开路/短路保护
芯片供电欠压保护
过热调节功能
[ CXLE8434A ]
产品技术资料帮助
查看全部>
产品概述 返回TOP
产品特点 返回TOP
采用 SOP8 封装
内部集成 650V 功率管
原边反馈恒流控制，无需次级反馈电路
集成高压供电功能
无需辅助绕组检测和供电
宽输入电压
±6% LED 输出电流精度
LED 开路/短路保护
芯片供电欠压保护
过热调节功能
应用范围 返回TOP
GU10 LED 射灯
LED 球泡灯
其它 LED 照明
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

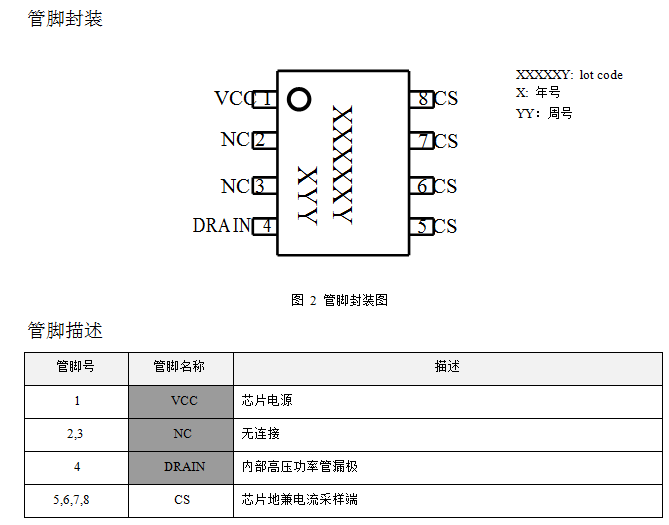

产品封装图 返回TOP
电路原理图 返回TOP
|
AC/DC隔离低PF |
||||||||
|
Part |
PF |
Number of |
Internal MOS |
Internal MOS |
Open circuit |
Pout@Vin: |
Pout@Vin: |
Package |
|
number |
windings |
Rdson（Ω） |
BVDSS（V） |
protection |
85-265V（W) |
176-265V（W) |
||
|
0.5 |
2 |
30 |
650 |
Internal |
3 |
4 |
CPC4 |
|
|
0.5 |
2 |
18 |
650 |
Internal |
5 |
6 |
CPC4 |
|
|
0.5 |
2 |
30 |
650 |
Internal |
3 |
4 |
TO92 |
|
|
0.5 |
2 |
18 |
650 |
Internal |
5 |
6 |
TO92 |
|
|
0.5 |
2 |
30 |
650 |
Internal |
3 |
4 |
SOP8 |
|
|
0.5 |
2 |
18 |
650 |
Internal |
5 |
6 |
SOP8 |
|
|
0.5 |
2 |
12 |
650 |
Internal |
5 |
6 |
SOP8 |
|
|
0.5 |
2 |
14 |
650 |
Internal |
5 |
6 |
SOP8 |
|
|
0.5 |
2 |
9 |
650 |
External |
7 |
10 |
SOP8 |
|
|
0.5 |
2 |
9 |
650 |
External |
12 |
15 |
DIP8 |
|
|
0.5 |
2 |
4.5 |
650 |
External |
18 |
21 |
DIP8 |
|
|
0.5 |
2 |
24 |
650 |
External |
3 |
5 |
SOP8 |
|
|
0.5 |
2 |
14 |
650 |
External |
5 |
7 |
SOP8 |
|
|
0.5 |
2 |
9 |
650 |
External |
7 |
10 |
SOP8 |
|
|
0.5 |
3 |
9 |
600 |
External |
12 |
15 |
DIP8 |
|
|
0.5 |
3 |
4.5 |
650 |
External |
18 |
21 |
DIP8 |
|
|
0.5 |
3 |
2 |
650 |
External |
24 |
30 |
DIP8 |
|
|
0.5 |
3 |
- |
- |
External |
50 |
75 |
SOT23-5 |
|
|
0.5 |
3 |
- |
- |
External |
50 |
75 |
SOT23-5 |
|
|
|||||||||||||||||
