   产品概述 返回TOP1mb嘉泰姆

---

     CXPR7124N CXPR7125系列IC，内置高精度电压检测电路和延迟电路，是用于单节锂离子/1mb嘉泰姆

锂聚合物可再充电电池的保护IC。本IC适合于对1节锂离子/锂聚合物可再充电电池的过充电、过放1mb嘉泰姆

电和过电流进行保护。1mb嘉泰姆

11.1. 正常工作状态1mb嘉泰姆

此IC持续侦测连接在VDD和VSS之间的电池电压，以及CS与VSS之间的电压差，来控制1mb嘉泰姆

充电和放电。当电池电压在过放电检测电压（V DL）以上并在过充电检测电压（V CU）以下1mb嘉泰姆

且CS端子电压在充电过流检测电压（V CIP）以上并在放电过流检测电压（V DIP）以下时，IC1mb嘉泰姆

的OC和OD端子都输出高电平，使充电控制用MOSFET和放电控制用MOSFET同时导通，这1mb嘉泰姆

个状态称为“正常工作状态”。此状态下，充电和放电都可以自由进行。1mb嘉泰姆

注意：初次连接电芯时，会有不能放电的可能性，此时，短接CS端子和VSS端子，或1mb嘉泰姆

者连接充电器，就能恢复到正常工作状态。1mb嘉泰姆

11.2. 过充电状态1mb嘉泰姆

正常工作状态下的电池，在充电过程中，一旦电池电压超过过充电检测电压（V CU），并1mb嘉泰姆

且这种状态持续的时间超过过充电检测延迟时间（TOC）以上时，CXPR7124N CXPR7125系列 1mb嘉泰姆

IC会关闭充电控制用的MOSFET（OC端子），停止充电，这个状态称为“过充电状态”。1mb嘉泰姆

过充电状态在如下 2 种情况下可以释放：1mb嘉泰姆

不连接充电器时，1mb嘉泰姆

（1）由于自放电使电池电压降低到过充电释放电压（V CR）以下时，过充电状态释放，1mb嘉泰姆

恢复到正常工作状态。       . .1mb嘉泰姆

（2）连接负载放电，放电电流先通过充电控制用MOSFET的寄生二极管流过，此时，CS1mb嘉泰姆

端子侦测到一个“二极管正向导通压降（Vf）”的电压。当CS端子电压在放电过流1mb嘉泰姆

检测电压（V DIP）以上且电池电压降低到过充电检测电压（V CU）以下时，过充电状1mb嘉泰姆

态释放，恢复到正常工作状态。1mb嘉泰姆

注意：进入过充电状态的电池，如果仍然连接着充电器，即使电池电压低于过充电释放电1mb嘉泰姆

压（V CR），过充电状态也不能释放。断开充电器，CS端子电压上升到充电过流检测电压1mb嘉泰姆

（V CIP）以上时，过充电状态才能释放。1mb嘉泰姆

11.3. 过放电状态1mb嘉泰姆

11.3.1. 有休眠功能的型号1mb嘉泰姆

正常工作状态下的电池，在放电过程中，当电池电压降低到过放电检测电压（V DL）以下，1mb嘉泰姆

并且这种状态持续的时间超过过放电检测延迟时间（T OD）以上时，CXPR7124N CXPR7125 1mb嘉泰姆

系列 IC会关闭放电控制用的MOSFET（OD端子），停止放电，这个状态称为“过放电状态”。1mb嘉泰姆

当关闭放电控制用 MOSFET 后，CS由IC内部电阻上拉到 VDD，使 IC 耗电流减小到1mb嘉泰姆

休眠时的耗电流值，这个状态称为“休眠状态”。1mb嘉泰姆

过放电状态的释放，有以下两种情况：1mb嘉泰姆

（1）连接充电器，若CS端子电压低于充电过流检测电压（V CIP），当电池电压高于过放1mb嘉泰姆

电检测电压（V DL）时，过放电状态释放，恢复到正常工作状态。1mb嘉泰姆

（2）连接充电器，若CS端子电压高于充电过流检测电压（V CIP），当电池电压高于过放1mb嘉泰姆

电释放电压（V DR）时，过放电状态释放，恢复到正常工作状态。1mb嘉泰姆

11.3.2. 有过放自恢复功能的型号1mb嘉泰姆

正常工作状态下的电池，在放电过程中，当电池电压降低到过放电检测电压（V DL）以下，1mb嘉泰姆

并且这种状态持续的时间超过过放电检测延迟时间（T OD）以上时，CXPR7124N CXPR7125 1mb嘉泰姆

系列IC会关闭放电控制用的MOSFET（OD端子），停止放电，这个状态称为“过放电状态”。1mb嘉泰姆

过放电状态的释放，有以下三种方法：1mb嘉泰姆

1）连接充电器，若CS端子电压低于充电过流检测电压（V CIP），当电池电压高于过放1mb嘉泰姆

电检测电压（V DL）时，过放电状态释放，恢复到正常工作状态。1mb嘉泰姆

（2）连接充电器，若CS端子电压高于充电过流检测电压（V CIP），当电池电压高于过放1mb嘉泰姆

电释放电压（V DR）时，过放电状态释放，恢复到正常工作状态。1mb嘉泰姆

（3）没有连接充电器时，如果电池电压自恢复到高于过放电释放电压（V DR）时，过放1mb嘉泰姆

电状态释放，恢复到正常工作状态，即“有过放自恢复功能”。1mb嘉泰姆

11.4. 放电过流状态（放电过流检测功能和负载短路检测功能）1mb嘉泰姆

正常工作状态下的电池，CXPR7124N CXPR7125通过检测CS端子电压持续侦测放电电流。一旦1mb嘉泰姆

CS端子电压超过放电过流检测电压(V DIP)，并且这种状态持续的时间超过放电过流检测延迟1mb嘉泰姆

时间（T DIP），则关闭放电控制用的MOSFET（OD端子），停止放电，这个状态称为“放电过流状态”。                         . .1mb嘉泰姆

而一旦CS端子电压超过负载短路检测电压(V SIP)，并且这种状态持续的时间超过负载短路检测1mb嘉泰姆

延迟时间（T SIP），则也关闭放电控制用的MOSFET（OD端子），停止放电，这个状态称为1mb嘉泰姆

“负载短路状态”。1mb嘉泰姆

当连接在电池正极（PB+）和电池负极（PB-）之间的阻抗大于放电过流/负载短路释放1mb嘉泰姆

阻抗（典型值约 300kΩ）时，放电过流状态和负载短路状态释放，恢复到正常工作状态。另外，1mb嘉泰姆

即使连接在电池正极（PB+）和电池负极（PB-）之间的阻抗小于放电过流/负载短路释1mb嘉泰姆

放阻抗，当连接上充电器，CS端子电压降低到放电过流保护电压（V DIP）以下，也会释放放1mb嘉泰姆

电过流状态或负载短路状态，回到正常工作状态。1mb嘉泰姆

注意：1mb嘉泰姆

（1）若不慎将充电器反接时，回路中的电流方向与放电时电流方向一致，如果CS端子1mb嘉泰姆

电压高于放电过流检测电压（V DIP），则可以进入放电过流保护状态，切断回路中的电流，1mb嘉泰姆

起到保护的作用。1mb嘉泰姆

11.5. 充电过流状态1mb嘉泰姆

正常工作状态下的电池，在充电过程中，如果CS端子电压低于充电过流检测电压（V CIP），1mb嘉泰姆

并且这种状态持续的时间超过充电过流检测延迟时间（T CIP），则关闭充电控制用的MOSFET1mb嘉泰姆

（OC端子），停止充电，这个状态称为“充电过流状态”。进入充电过流检测状态后，如果断开1mb嘉泰姆

充电器使CS端子电压高于充电过流检测电压（V CIP）时，充电过流状态被解除，恢复到正常1mb嘉泰姆

工作状态。1mb嘉泰姆

11.6. 向 0V 电池充电功能（允许）1mb嘉泰姆

此功能用于对已经自放电到 0V的电池进行再充电。当连接在电池正极（PB+）和电池负极（PB-）1mb嘉泰姆

之间的充电器电压，高于“向 0V电池充电的充电器起始电压（V 0CH）”时，充电控制用MOSFET1mb嘉泰姆

的门极固定为VDD端子的电位，由于充电器电压使MOSFET的门极和源极之间的电压差高于其导1mb嘉泰姆

通电压，充电控制用MOSFET导通（OC端子），开始充电。这时，放电控制用MOSFET仍然是1mb嘉泰姆

关断的，充电电流通过其内部寄生二极管流过。当电池电压高于过放电检测电压（V DL）时，1mb嘉泰姆

CXPR7124N CXPR7125 系列IC进入正常工作状态。1mb嘉泰姆

注意：1mb嘉泰姆

1. 某些完全自放电后的电池，不允许被再次充电，这是由锂电池的特性决定的。请询问电池供1mb嘉泰姆

应商，确认所购买的电池是否具备“允许向 0V 电池充电”的功能，还是“禁止向 0V 电池充电”的功能。1mb嘉泰姆

2. “允许向 0V电池充电功能”比“充电过流检测功能”优先级更高。因此。使用“允许向 0V电池充电”1mb嘉泰姆

功能的IC，在电池电压较低的时候会强制充电。电池电压低于过放电检测电压（V DL）以下时，1mb嘉泰姆

不能进行充电过流状态的检测。 1mb嘉泰姆

11.7. 向 0V 电池充电功能（禁止）1mb嘉泰姆

当连接内部短路的电池（0V电池）时，禁止向 0V电池充电的功能会阻止对它再充电。1mb嘉泰姆

当电池电压低于“0V电池充电禁止的电池电压（V 0IN）”时，充电控制用MOSFET的门极固定1mb嘉泰姆

为PB-电压，禁止充电。当电池电压高于“0V电池充电禁止的电池电压（V 0IN）”时，可以充电。1mb嘉泰姆

注意：1mb嘉泰姆

1. 某些完全自放电后的电池，不允许被再次充电，这是由锂电池的特性决定的。请询问1mb嘉泰姆

电池供应商，确认所购买的电池是否具备“允许向 0V 电池充电”的功能，还是“禁止向 0V 电池1mb嘉泰姆

充电”的功能。1mb嘉泰姆



 1mb嘉泰姆

   产品特点 返回TOP1mb嘉泰姆

---

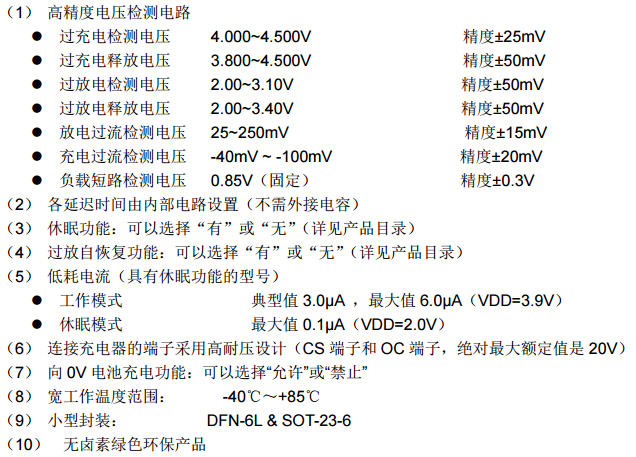

    IC具备如下特点1mb嘉泰姆

   应用范围 返回TOP1mb嘉泰姆

---

1 节锂离子可再充电电池组1mb嘉泰姆

1 节锂聚合物可再充电电池组1mb嘉泰姆

   技术规格书（产品PDF) 返回TOP 1mb嘉泰姆

---

     需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！1mb嘉泰姆

 1mb嘉泰姆

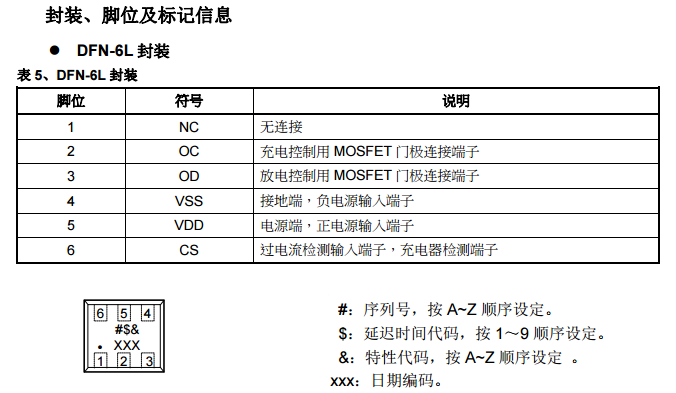

产品封装图 返回TOP1mb嘉泰姆

---

1mb嘉泰姆

电路原理图 返回TOP1mb嘉泰姆

---

1mb嘉泰姆

相关芯片选择指南 返回TOP                         更多同类产品......

---

单节锂电保护IC1mb嘉泰姆
型号1mb嘉泰姆	工作1mb嘉泰姆 电压1mb嘉泰姆	工作1mb嘉泰姆 电流1mb嘉泰姆	过充1mb嘉泰姆 电压1mb嘉泰姆	过充释1mb嘉泰姆 放电流1mb嘉泰姆	过放1mb嘉泰姆 电压1mb嘉泰姆	过放释1mb嘉泰姆 放电压1mb嘉泰姆	过放自1mb嘉泰姆 恢复1mb嘉泰姆	过流1mb嘉泰姆 保护1mb嘉泰姆	短路1mb嘉泰姆 保护1mb嘉泰姆	封装 1mb嘉泰姆
CXPR7120A1mb嘉泰姆	1.5-9V1mb嘉泰姆	2.4uA1mb嘉泰姆	4.3V1mb嘉泰姆	4.1V1mb嘉泰姆	2.4V1mb嘉泰姆	3.0V1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
CXPR7120B1mb嘉泰姆	1.5--10V1mb嘉泰姆	2uA1mb嘉泰姆	4.3V1mb嘉泰姆	4.1V1mb嘉泰姆	2.5V1mb嘉泰姆	2.9V1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
CXPR7121C1mb嘉泰姆	1.5-8V1mb嘉泰姆	3uA1mb嘉泰姆	4.28V1mb嘉泰姆	4.08V1mb嘉泰姆	2.4V1mb嘉泰姆	3.0V1mb嘉泰姆	NG1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
CXPR7121D1mb嘉泰姆	1.5-8V1mb嘉泰姆	3uA1mb嘉泰姆	4.28V1mb嘉泰姆	4.08V1mb嘉泰姆	2.4V1mb嘉泰姆	3.0V1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
CXPR7122G1mb嘉泰姆	1.5-8V1mb嘉泰姆	3uA1mb嘉泰姆	4.28V1mb嘉泰姆	4.08V1mb嘉泰姆	2.9V1mb嘉泰姆	3.0V1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
CXPR7122H1mb嘉泰姆	1.5-8V1mb嘉泰姆	3uA1mb嘉泰姆	4.28V1mb嘉泰姆	4.08V1mb嘉泰姆	2.9V1mb嘉泰姆	3.0V1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
CXPR7122K1mb嘉泰姆	1.5-8V1mb嘉泰姆	3uA1mb嘉泰姆	4.28V1mb嘉泰姆	4.08V1mb嘉泰姆	2.4V1mb嘉泰姆	2.5V1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
CXPR71231mb嘉泰姆	1.5-8V1mb嘉泰姆	3uA1mb嘉泰姆	3.75V1mb嘉泰姆	3.6V1mb嘉泰姆	2.1V1mb嘉泰姆	2.3V1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
CXPR7124N1mb嘉泰姆	1.5-8V1mb嘉泰姆	3uA1mb嘉泰姆	4.38V1mb嘉泰姆	4.28V1mb嘉泰姆	2.6V1mb嘉泰姆	2.8V1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
CXPR71251mb嘉泰姆	1.5-8V1mb嘉泰姆	3uA1mb嘉泰姆	4.40V1mb嘉泰姆	4.20V1mb嘉泰姆	2.8V1mb嘉泰姆	3.0V1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
CXPR7126B1mb嘉泰姆	1.5-8V1mb嘉泰姆	3uA1mb嘉泰姆	4.35V1mb嘉泰姆	4.15V1mb嘉泰姆	2.5V1mb嘉泰姆	3.0V1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	OK1mb嘉泰姆	SOT-261mb嘉泰姆
