CXLE88110是一种8段×16位LED显示驱动控制专用电路，内部集成MCU数字接口、采用I^2C协议、数据锁存器、内置时钟振荡电路和上电掉电复位电路
采用CMOS工艺
工作电压：3.0V - 5.0V
超强的输入端口干扰能力
显示模式：8 段×16 位
I2C 串行总线（SCL，SDA）
内置RC振荡
内置上电复位电路
[ CXLE88110 ]
产品技术资料帮助
查看全部>
目录
1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（PDF文档）
一.产品概述
CXLE88110是一种8段×16位LED显示驱动控制专用电路，内部集成MCU数字接口、采用I^2C协议、数据锁存器、内置时钟振荡电路和上电掉电复位电路。
二.产品特点
采用CMOS工艺
工作电压：3.0V - 5.0V
超强的输入端口干扰能力
显示模式：8 段×16 位
I2C 串行总线（SCL，SDA）
内置RC振荡
内置上电复位电路
封装形式：SOP28、SDIP28
ESD HBM：>6KV
三.应用范围
VCD/DVD/DVB显示
电磁炉显示
电饭煲显示
空调显示
机顶盒显示
小家电LED数码显示驱动
四.技术规格书（产品PDF)
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

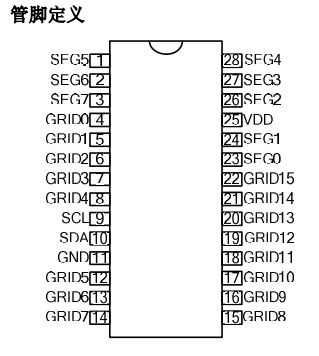

五.产品封装图
六.电路原理图
七.相关芯片选择指南 更多同类产品......
| LED数码管显示类 | ||||||||
| IC Name | Singal Protocol | Grid*Seg | Key | Supply Voltage | Input Port | Gray | Breeze | Package |
| CXLE88108 | I2C | 4x13~7x10 | 10x2 | 3.0V~5.0V | Pull-up Res | 8 step | 4KHz | SOP24 |
| CXLE88109 | I2C | 4x13~7x10 | 10x2 | 3.0V~5.0V | Pull-up Res | 8 step | 4KHz | SOP24 |
| CXLE88110 | I2C | 16x8 | - | 3.0V~5.0V | - | - | - | SOP28 |
| CXLE88111 | 3-wire serial | 4x14~7x11 | 10x3 | 3.3V~5.0V | Pull-up Res | 8 step | - | SOP32 |
| CXLE88112 | 3-wire serial | 4x13~7x10 | 10x2 | 3.3V~5.0V | Pull-up Res | 8 step | - | SOP28 |
| CXLE88113 | 2-wire serial | 4x8 | 8 | 3.0V~5.0V | Pull-up Res | - | - | SOP/DIP16 |
| CXLE88114 | 3-wire serial | 4x13~7x10 | 10x2 | 3.3V~5.0V | Pull-up Res | 8 step | - | SOP24 |
