CXTX2B/SCDRX2DS是一对 CMOS 集成芯片,专设计用于遥控车应用方面。CXTX2B/CXDRX2EX有5个控制键用于控制遥控车的动作(如前进、后退、右转、左转和旋转功能)。CXTX2B/CXDRX2EX专设计用于低电压工作环境，内置升压电路，通过简单外接电路，将保证低供电电压下芯片安全稳定的工作。应用时可选择内置升压，也可选择外接较高电压
CXTX2B 工作电压范围：2.0V~5.0V
CXDRX2ES 工作电压范围：1.0V~5.0V(使用 DC-DC)
1.8V~5.0V（不使用 DC-DC）
CXDRX2ES 内建 DC-DC，可在超低压或电源电压不太稳定的情况下安全工作，可选择是否使用 DC-DC，
使用 DC-DC 时所选外围器件简单:启动电压 1.0V，维持电压 0.8V，输出 3.0V±0.2V
CXDRX2ES 内建两个高效率的放大器且微弱输入信号有较强识别能力，从而提高遥控距离静态电流低需用少许外接元件
两种不同的信号输出格式：RF 格式和 IR 格式发送代码
[ CXTX2B/SCDRX2DS ]
产品技术资料帮助
查看全部>
7.相关产品
产品概述 返回TOP
CXTX2B/CXDRX2EX是一对 CMOS 集成芯片,专设计用于遥控车应用方面。CXTX2B/CXDRX2EX有5个控制键用于控制遥控车的动作(如前进、后退、右转、左转和旋转功能)。CXTX2B/CXDRX2EX专设计用于低电压工作环境，内置升压电路，通过简单外接电路，将保证低供电电压下芯片安全稳定的工作。应用时可选择内置升压，也可选择外接较高电压。
产品特点 返回TOP
CXTX2B 工作电压范围：2.0V~5.0V
CXDRX2ES 工作电压范围：1.0V~5.0V(使用 DC-DC)
1.8V~5.0V（不使用 DC-DC）
CXDRX2ES 内建 DC-DC，可在超低压或电源电压不太稳定的情况下安全工作，可选择是否使用 DC-DC，
使用 DC-DC 时所选外围器件简单:启动电压 1.0V，维持电压 0.8V，输出 3.0V±0.2V
CXDRX2ES 内建两个高效率的放大器且微弱输入信号有较强识别能力，从而提高遥控距离静态电流低需用少许外接元件
两种不同的信号输出格式：RF 格式和 IR 格式发送代码
封装形式：CXTX2B（DIP-14、SOP-16）；CXDRX2ES（SOP-16）
应用范围 返回TOP
可应用于迷你型小汽车、摩托车、滑板车、陀螺、战车等遥控控制
技术规格书（产品PDF) 返回TOP
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

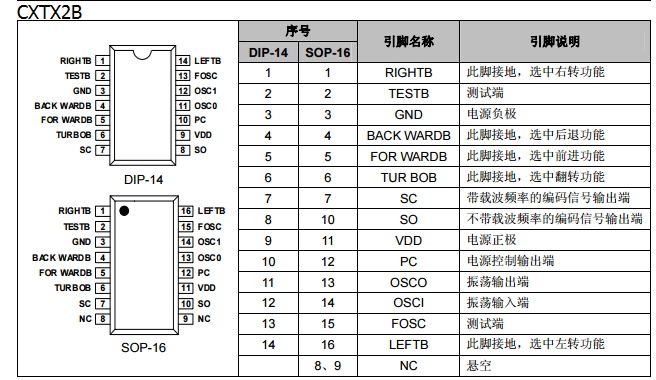

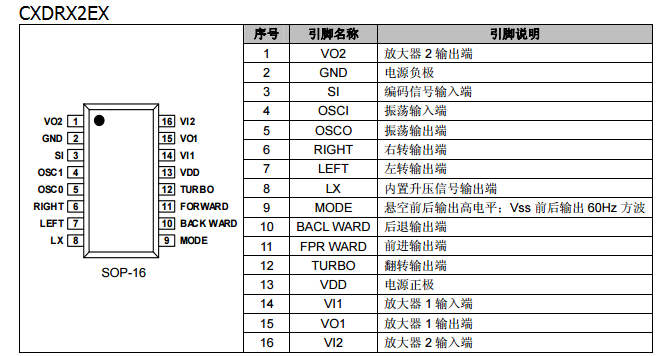

产品封装图 返回TOP

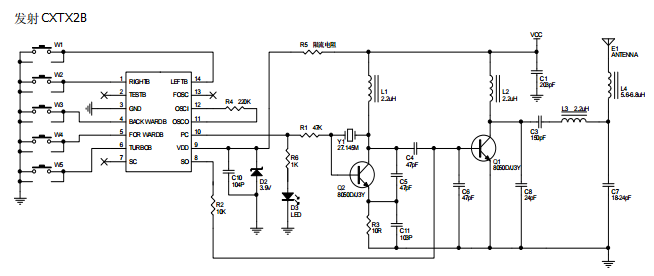

电路原理图 返回TOP
| 红外线遥控类 INFRARED REMOTE CLASS>>>遥控车系列 REMOTE CONTROL CAR SERIES | |||
| 型号 | 功能 | 适用范围 | 封装 |
| CXRX2M | 五功能遥控IC | 用于玩具遥控车 | SOP-16/DIP-16 |
| CXRX2AM | 五功能遥控IC | 用于玩具遥控车 | DIP-16/SOP-16 |
| CXTX2B/CXDRX2EX | 五功能遥控IC | 用于玩具遥控车 | DIP-14；SOP-16 |
| CXX3E/CXRX3HS | 二功能遥控 IC | 用于玩具遥控车 | DIP-8/SOT23-3 |
| CXTX8A/CXRX8A | 同频三车遥控接收/发射 IC | 用于玩具遥控车 | DIP/SOP-14 |
| CXTX2B/CXRX2ES | 五功能遥控 IC | 用于玩具遥控车 | DIP-14；SOP-16 |
| CXRX3E | 二功能遥控接收IC | 用于玩具遥控车 | DIP-8/SOP-8 |
| CXTX2B/SDRX2BD | 五功能遥控IC | 用于玩具遥控车 | DIP/SOP-14;SOP |
| CXTX2B/SCDRX2DS | 五功能遥控IC | 用于玩具遥控车 | DIP/SOP-14;SOP |
| CXTX6A/RX6A | 五功能遥控IC | 用于玩具遥控车 | DIP/SOP-16 |
| CXTX5A/RX5A | 五功能遥控IC | 用于玩具遥控车 | DIP/SOP-16 |
| CXTX8/RX8 | 同频三车遥控接收/发射 IC | 用于玩具遥控车 | DIP/SOP-14 |
| CXTX8IR/RX8 | 红外线同频三车遥控接收/发射 IC | 用于玩具遥控车 | DIP/SOP-14 |
