CXLB7464

CXLB7464是一款紧凑型的移动电源芯片,将充电管理,充、放电指示灯,手电筒控制以及同步升压DC-DC功能集成于一体,尤其适用于小体积移动电源以及其 他便携式电子设备。 芯片内置充电管理,按照标准的涓流、恒流、恒压三段式充电方式对电池进行充电,有效保障充电安全 以及电池使用寿命,并确保电池达到满充电量,并有 相应的电量指示灯驱动。 芯片内置同步升压DC-DC,内部集成功率开关,外部仅需电感电容即可实现完整的升压功能,无需外接 肖特基二极管,可输出最高 1.0A 电流。内置短路以及 过流保护功能,无需外部开关器件即可独立实现输出 短路保护功能,在异常负载接入的情况下仍然能保障 系统安全可靠。 CXLB7464内置充电和放电功率MOS,充电电流固定为 0.6A,电池电压在 3.3V 以上可以输出足 1A 的电流。

1.0A同步升压转换器CXLB7464紧凑型的移动电源芯片充电管理充放电指示灯手电筒控制同步升压DC功能涓流恒流恒压三段式充电方式对电池进行充电自动切换待机模式与按键关机模式按键开关及自动负载识别

产品手册

产品订购

产品简介

目录

   产品概述 返回TOPJQT嘉泰姆


CXLB7464是一款紧凑型的移动电源芯片,将充电管理,充、放电指示灯,手电筒控制以及同步升压DC-DC功能集成于一体,尤其适用于小体积移动电源以及其 他便携式电子设备。 芯片内置充电管理,按照标准的涓流、恒流、恒压三段式充电方式对电池进行充电,有效保障充电安全 以及电池使用寿命,并确保电池达到满充电量,并有 相应的电量指示灯驱动。 芯片内置同步升压DC-DC,内部集成功率开关,外部仅需电感电容即可实现完整的升压功能,无需外接 肖特基二极管,可输出最高 1.0A 电流。内置短路以及 过流保护功能,无需外部开关器件即可独立实现输出 短路保护功能,在异常负载接入的情况下仍然能保障 系统安全可靠。 CXLB7464内置充电和放电功率MOS,充电电流固定为 0.6A,电池电压在 3.3V 以上可以输出足 1A 的电流。JQT嘉泰姆

   产品特点 返回TOPJQT嘉泰姆


 1.0A 同步升压转换器,放电效率高达 90% JQT嘉泰姆

 独立的充电与放电状态指示 JQT嘉泰姆

 自动切换待机模式与按键关机模式 JQT嘉泰姆

 支持按键开关及自动负载识别 JQT嘉泰姆

 充电电压精度:±1.0%;升压电压精度:±1.0% JQT嘉泰姆

 内置 0.6A 锂电池充电 JQT嘉泰姆

 内置过流保护(OCP),过压保护(OVP), 短路保护(SCP),过温保护(OTP) JQT嘉泰姆

 ESD 2KV,可靠性高 JQT嘉泰姆

 极低的 BOM 成本 JQT嘉泰姆

 待机电流小于 50uA JQT嘉泰姆

 支持 4.2V、4.35V 电池 JQT嘉泰姆

 封装形式:ESOP-8JQT嘉泰姆

   应用范围 返回TOPJQT嘉泰姆


 口红、香水移动电源 JQT嘉泰姆

 PAD 及其他数码设备备用电源JQT嘉泰姆

   技术规格书(产品PDF) 返回TOP JQT嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持JQT嘉泰姆

 QQ截图20160419174301.jpgJQT嘉泰姆

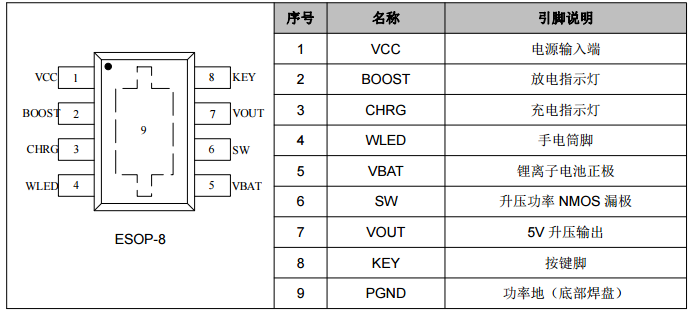

产品封装图 返回TOPJQT嘉泰姆


blob.pngJQT嘉泰姆

电路原理图 返回TOPJQT嘉泰姆

 JQT嘉泰姆


 JQT嘉泰姆


相关芯片选择指南 返回TOP                  更多同类产品.......


 JQT嘉泰姆

电源管理类>移动电源系列JQT嘉泰姆

产品名称JQT嘉泰姆

MOS内置JQT嘉泰姆

保护内置JQT嘉泰姆

充电电流JQT嘉泰姆

放电电流JQT嘉泰姆

放电效率JQT嘉泰姆

手电筒JQT嘉泰姆

电池电压JQT嘉泰姆

封装形式JQT嘉泰姆

电量指示JQT嘉泰姆

适用范围JQT嘉泰姆

CXLB7457FJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

2.1AJQT嘉泰姆

2.1AJQT嘉泰姆

93%JQT嘉泰姆

JQT嘉泰姆

4.2JQT嘉泰姆

ESOP-16JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7458CJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

2.1AJQT嘉泰姆

2.1AJQT嘉泰姆

93%JQT嘉泰姆

JQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

QFN-24JQT嘉泰姆



移动电源、IPAD及其它数码设备备用电源 JQT嘉泰姆

CXLB7459CJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

2.1AJQT嘉泰姆

2.1AJQT嘉泰姆

93%JQT嘉泰姆

JQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

SETSSOP-20JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7460BJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

2.1AJQT嘉泰姆

2.1AJQT嘉泰姆

93%JQT嘉泰姆

JQT嘉泰姆

4.2JQT嘉泰姆

QFN-24JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7461JQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

2.5AJQT嘉泰姆

2.4AJQT嘉泰姆

95%JQT嘉泰姆

xJQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

QFN-28JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7463BEJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

2.5AJQT嘉泰姆

2.5AJQT嘉泰姆

90%JQT嘉泰姆

xJQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

SOP-8/ESOP-8JQT嘉泰姆

1/2LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7463CEJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

2.5AJQT嘉泰姆

2.5AJQT嘉泰姆

90%JQT嘉泰姆

xJQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

ESOP-8JQT嘉泰姆

1/2LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7463FEJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

2.5AJQT嘉泰姆

2.5AJQT嘉泰姆

90%JQT嘉泰姆

xJQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

ESOP-8JQT嘉泰姆

1/2LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7463GEJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

2.5AJQT嘉泰姆

2.5AJQT嘉泰姆

90%JQT嘉泰姆

xJQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

ESOP-8JQT嘉泰姆

1/2LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7464JQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

90%JQT嘉泰姆

xJQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

ESOP-8JQT嘉泰姆

1/2LEDJQT嘉泰姆

口红、香水移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7465JQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

90%JQT嘉泰姆

xJQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

SOP-8JQT嘉泰姆

1/2LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7466EJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

90%JQT嘉泰姆

xJQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

ESOP-8JQT嘉泰姆

1/2LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7467JQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

90%JQT嘉泰姆

JQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

SOP-16JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7468JQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

90%JQT嘉泰姆

JQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

ESOP-8JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7469JQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

90%JQT嘉泰姆

JQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

ESOP-8JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7470JQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1.5AJQT嘉泰姆

90%JQT嘉泰姆

JQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

ESOP-16JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7471JQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

2AJQT嘉泰姆

90%JQT嘉泰姆

JQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

ESOP-16JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7472JQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

92%JQT嘉泰姆

JQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

SOP-8JQT嘉泰姆

1/2LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7473CJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

92%JQT嘉泰姆

xJQT嘉泰姆

4.2JQT嘉泰姆

ESOP-8JQT嘉泰姆

1/2LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7474EJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

0.7AJQT嘉泰姆

1AJQT嘉泰姆

90%JQT嘉泰姆

JQT嘉泰姆

4.2V/4.35VJQT嘉泰姆

ESOP-16JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7475AJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

92%JQT嘉泰姆

JQT嘉泰姆

4.2V~4.4VJQT嘉泰姆

SOP-16JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7476AJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1.5AJQT嘉泰姆

1.5AJQT嘉泰姆

92%JQT嘉泰姆

JQT嘉泰姆

4.2V~4.4VJQT嘉泰姆

ESOP-16JQT嘉泰姆

3/4/5LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7476BJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

92%JQT嘉泰姆

xJQT嘉泰姆

4.2JQT嘉泰姆

ESOP-16JQT嘉泰姆

1/2LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆

CXLB7477EJQT嘉泰姆

JQT嘉泰姆

JQT嘉泰姆

1AJQT嘉泰姆

1AJQT嘉泰姆

90%JQT嘉泰姆

xJQT嘉泰姆

4.35JQT嘉泰姆

ESOP-8JQT嘉泰姆

1/2LEDJQT嘉泰姆

移动电源、IPAD及其它数码设备备用电源JQT嘉泰姆
