CXLB73109

CXLB73109是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得CXLB73109成为便携式应用的理想选择。CXLB73109可以适合USB 电源和适配器电源工作。
由于采用了内部PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V,而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10 时, CXLB73109将自动终止充电循环。当输入电压(交流适配器或USB 电源)被拿掉时, CXLB73109自动进入一个低电流状态,将电池漏电流降至2uA 以下。也可将CXLB73109置于停机模式,以而将供电电流降至45uA。CXLB73109的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

CXLB73109单节锂离子电池采用恒定电流恒定电压线性充电器内部PMOSFET架构防倒充电路当充电电流在达到最终浮充电压之后降至设定值1/10时自动终止充电循环

产品手册

产品订购

产品简介

目录

1.产品概述       2.产品特点     SK5嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)SK5嘉泰姆

5.产品封装       6.电路原理图  SK5嘉泰姆

7.相关产品SK5嘉泰姆

   产品概述 返回TOPSK5嘉泰姆


         CXLB73109是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得CXLB73109成为便携式应用的理想选择。CXLB73109可以适合USB 电源和适配器电源工作。SK5嘉泰姆
       由于采用了内部PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V,而充电电流可通过一个电阻器进行外部设置。SK5嘉泰姆
        当充电电流在达到最终浮充电压之后降至设定值1/10 时, CXLB73109将自动终止充电循环。当输入电压(交流适配器或USB 电源)被拿掉时, CXLB73109自动进入一个低电流状态,将电池漏电流降至2uA 以下。也可将CXLB73109置于停机模式,以而将供电电流降至45uA。CXLB73109的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

   产品特点 返回TOPSK5嘉泰姆


·高达800mA 的可编程充电电流;SK5嘉泰姆
·无需MOSFET、检测电阻器或隔离二极管;SK5嘉泰姆
·用于单节锂离子电池、采用SOT23-5 封装的完SK5嘉泰姆
整线性充电器;SK5嘉泰姆
·恒定电流/恒定电压操作,并具有可在无过热危SK5嘉泰姆
险的情况下实现充电速率最大化的热调节功能;SK5嘉泰姆
·直接从USB 端口给单节锂离子电池充电;SK5嘉泰姆
·精度达到±1%的4.2V 预设充电电压;SK5嘉泰姆
·用于电池电量检测的充电电流监控器输出;SK5嘉泰姆
·自动再充电;SK5嘉泰姆
·充电状态输出引脚;SK5嘉泰姆
·C/10 充电终止;SK5嘉泰姆
·待机模式下的供电电流为45uA;SK5嘉泰姆
·2.9V涓流充电器件版本;SK5嘉泰姆
·软启动限制了浪涌电流;SK5嘉泰姆
·采用5 引脚SOT-23 封装。SK5嘉泰姆

   应用范围 返回TOPSK5嘉泰姆


 SK5嘉泰姆

·蜂窝电话、PDA、MP3播放器;SK5嘉泰姆

·充电座;SK5嘉泰姆

·蓝牙应用。SK5嘉泰姆

   技术规格书(产品PDF) 返回TOP SK5嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持SK5嘉泰姆

 QQ截图20160419174301.jpgSK5嘉泰姆

产品封装图 返回TOPSK5嘉泰姆


aSK5嘉泰姆

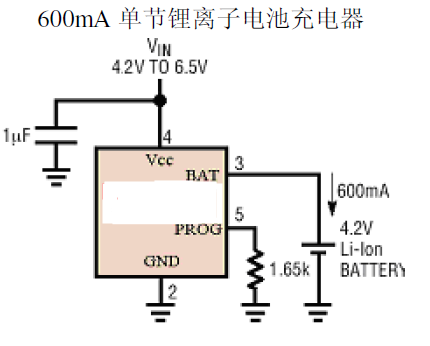

电路原理图 返回TOPSK5嘉泰姆

 SK5嘉泰姆


 SK5嘉泰姆


相关芯片选择指南 返回TOP                   更多同类产品。。。。。。


 SK5嘉泰姆

锂电充电ICSK5嘉泰姆

型号SK5嘉泰姆

输入电压SK5嘉泰姆

输出电压SK5嘉泰姆

最大充电流SK5嘉泰姆

待机电流SK5嘉泰姆

封装SK5嘉泰姆

CXLB7398SK5嘉泰姆

5VSK5嘉泰姆

4.2V/4.34VSK5嘉泰姆

1ASK5嘉泰姆

55μASK5嘉泰姆

SOP-8SK5嘉泰姆

CXLB7399SK5嘉泰姆

9~10VSK5嘉泰姆

8.4SK5嘉泰姆

1000mASK5嘉泰姆

55μASK5嘉泰姆

DIP-8SK5嘉泰姆

CXLB73100SK5嘉泰姆

9VSK5嘉泰姆

4.2V SK5嘉泰姆

600mASK5嘉泰姆

145uASK5嘉泰姆

SOT23-5SK5嘉泰姆

CXLB73101SK5嘉泰姆

10VSK5嘉泰姆

5VSK5嘉泰姆

1.2ASK5嘉泰姆

55μASK5嘉泰姆

SOP-8SK5嘉泰姆

CXLB73102SK5嘉泰姆

5VSK5嘉泰姆

4.2VSK5嘉泰姆

600mASK5嘉泰姆

25uASK5嘉泰姆

SOT-23-5SK5嘉泰姆

CXLB73103SK5嘉泰姆

4.75~7VSK5嘉泰姆

4.2 vSK5嘉泰姆

500MASK5嘉泰姆

55μASK5嘉泰姆

SOT-23-6LSK5嘉泰姆

CXLB73104SK5嘉泰姆

4.25~6SK5嘉泰姆

4.2 vSK5嘉泰姆

800MASK5嘉泰姆

20uASK5嘉泰姆

SOT-23 and PSOP-8SK5嘉泰姆

CXLB73105SK5嘉泰姆

9VSK5嘉泰姆

4.2 vSK5嘉泰姆

600mASK5嘉泰姆

145uASK5嘉泰姆

SOT-23-6LSK5嘉泰姆

CXLB73106SK5嘉泰姆

4.25~6.5SK5嘉泰姆

4.2VSK5嘉泰姆

800mASK5嘉泰姆

25uA SK5嘉泰姆

SOT-23-5SK5嘉泰姆

CXLB73107SK5嘉泰姆

4.0~9.0SK5嘉泰姆

4.2V SK5嘉泰姆

500mASK5嘉泰姆

40uASK5嘉泰姆

SOT-23-6LSK5嘉泰姆

CXLB73108SK5嘉泰姆

9VSK5嘉泰姆

4.2V SK5嘉泰姆

500mASK5嘉泰姆

40uASK5嘉泰姆

TSOT-23SK5嘉泰姆

CXLB73109SK5嘉泰姆

4.2V~6.5VSK5嘉泰姆

4.2V SK5嘉泰姆

800mASK5嘉泰姆

45uASK5嘉泰姆

SOT23-5SK5嘉泰姆

CXLB73110SK5嘉泰姆

9-10VSK5嘉泰姆

8.4SK5嘉泰姆

1ASK5嘉泰姆

25uA SK5嘉泰姆

SOP-8LSK5嘉泰姆

CXLB73111SK5嘉泰姆

5.5SK5嘉泰姆

4.2V SK5嘉泰姆

600mASK5嘉泰姆

25uA SK5嘉泰姆

SOT-23SK5嘉泰姆

CXLB73112SK5嘉泰姆

4.0~8.0SK5嘉泰姆

4.2V SK5嘉泰姆

1ASK5嘉泰姆

55uASK5嘉泰姆

SOP-8SK5嘉泰姆

CXLB73113SK5嘉泰姆

4.5~6.5VSK5嘉泰姆

4.2V SK5嘉泰姆

800mASK5嘉泰姆

25μASK5嘉泰姆

SOT-23-5SK5嘉泰姆

CXLB73114SK5嘉泰姆

3.6VSK5嘉泰姆

12VSK5嘉泰姆

800mASK5嘉泰姆

25μASK5嘉泰姆

SOT-23-6SK5嘉泰姆

CXLB73115SK5嘉泰姆

8V-36VSK5嘉泰姆



4.8ASK5嘉泰姆

25μASK5嘉泰姆

SOP-8SK5嘉泰姆

CXLB73116SK5嘉泰姆

5V~16VSK5嘉泰姆

1.2V~16VSK5嘉泰姆

2ASK5嘉泰姆

25μASK5嘉泰姆

SOP-8SK5嘉泰姆

CXLB73117SK5嘉泰姆

4.7v-6vSK5嘉泰姆

4.2V SK5嘉泰姆

2ASK5嘉泰姆

4μASK5嘉泰姆

SOP-8SK5嘉泰姆

CXLB73118SK5嘉泰姆

2.3V~5.5VSK5嘉泰姆



1.5ASK5嘉泰姆

1μASK5嘉泰姆

SOT23-5SK5嘉泰姆
