一,产品概述(General Description)
CXPR7133 系列芯片内置高精度电压检测电路和延时电路 (过充电/过放电保护以及充放电过流 1/2 保护),保护电池安全。同时,CXPR7133 系列芯片具备充放电高低温温度保护功能和充电平衡功能,延长电池寿命。此外,CXPR7133 系列芯 片还拥有断线检测功能和 0V 充电功能 4,提升系统安全性能。单颗CXPR7133芯片适用于保护3节,4节或者5节串联的锂离子电池组 (包括磷酸铁锂电池组),级联的CXPR7133芯片 组合能够保护超过5节5串联的锂离子电池组 (包括磷酸铁锂电池组)。
二.产品特点(Features)
通过SEL0/SEL1管脚切换3/4/5节串联应用
高精度电压检测功能:(针对单节电芯)
- 过充电保护阈值电压:3.3V - 4.5V (50mV一档)
阈值电压精度:±25mV
阈值电压精度:±50mV
- 过放电保护阈值电压:1.8V - 3.0V (100mV一档)
阈值电压精度:±50mV
阈值电压精度:±100Mv
两段放电过流检测功能:
- 放电过流1保护阈值电压:0.05V - 0.3V (50mV一档)
阈值电压精度:±15mV
- 放电过流2保护阈值电压:0.2V - 1.0V (100mV一档)
阈值电压精度:±100mV
两段充电过流检测功能:
- 充电过流1保护阈值电压:0.05V - 0.3V (50mV一档)
阈值电压精度:±15mV
- 充电过流2保护阈值电压:0.1V - 0.5V (100mV一档)
阈值电压精度:±40mV
充放电温度保护功能:
- 充电低温保护阈值温度:-20°C,-10°C,0°C
阈值温度精度:±2°C (典型值)
- 充放电高温保护阈值温度:50°C,60°C,70°C
阈值温度精度:±2°C (典型值)
- 平衡开启阈值电压:3.1V - 4.4V (50mV一档)
阈值电压精度:±25mV
断线检测功能
外接电容可设置过充电保护延时,过放电保护延时,放电
过流1保护延时以及充电过流1保护延时
充/放电过流2保护延时以及温度保护延时内部固定
CTLC/CTLD管脚可优先控制CHG/DSG管脚输出
宽工作电压范围:3V - 26V
宽工作温度范围:-40°C~85°C
可级联使用
低功耗:
- 正常工作消耗电流:25μA (典型值)
- 低功耗模式消耗电流:4uA (典型值)
封装形式: 24-pin TSSOP
三,应用范围 (Applications)
四.下载产品资料PDF文档
需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!

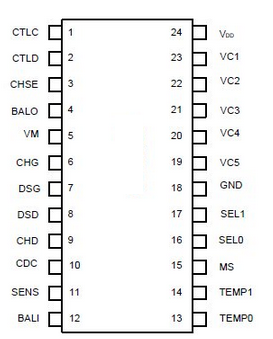

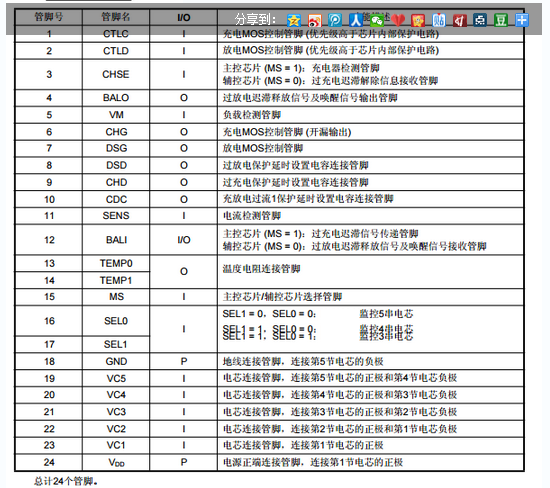

五,产品封装图 (Package)
六.电路原理图
七,功能概述
1. 正常工作状态
下列条件均满足时,CXPR7133 处于正常工作状态:
(1) 所有电芯电压均在过充电保护阈值电压 (VCV) 和过放电保护阈值电压 (VDV) 之间
(2) SENS 管脚上电压高于充电过流 1 保护阈值电压 (VCC1) 和充电过流 2 保护阈值电压 (VCC2),同时低于放电过流 1 保
护阈值电压 (VDC1) 和放电过流 2 保护阈值电压 (VDC2)
(3) 系统温度位于高温保护阈值温度(TH)和低温保护阈值温度(TL)之间
(4) 无平衡发生
(5) 充放电 MOS 管处于开启状态
2. 过充电状态
当任意节电芯电压超过过充电检测电压 (VCV),且此状态持续时间超过过充电检测延时 (tCD),CXPR7133 系列芯片的
CHG 管脚输出高阻抗,此时 CHG 管脚会被外部电阻下拉到 PACK-从而关闭充电 MOS 管。上述状态被称之为过充电状态。CXPR7133 作为主控芯片使用时,下述任意条件满足时,过充电状态被解除:
(1) 当 CXPR7133 的 CHSE 管脚电压小于 VCHSE-M (未连接负载放电),同时触发过充电保护的电芯电压小于过充电恢复
电压 (VCRV)
(2) 当 CXPR7133 的 CHSE 管脚电压大于 VCHSE-M (连接负载放电),同时所有电芯电压小于过充电检测电压 (VCV);CXPR7133 作为辅控芯片使用时,下述任意条件满足时,过充电状态被解除:
a. 触发过充电保护的电芯电压小于过充电恢复电压 (VCRV)
b. 当 CXPR7133 的 CHSE 管脚输入为低电平 (连接负载放电),同时所有电芯电压小于过充电检测电压 (VCV)
3. 过放电状态
当任意节电芯电压小于过放电检测电压 (VDV),且此状态持续时间超过过放电检测延时 (tDD),CXPR7133 系列芯片的
DSG 管脚输出 GND 电平从而关闭放电 MOS 管。上述状态被称之为过放电状态。CXPR7133作为主控芯片使用时,下述任意条件满足时,过放电状态被解除 (系统未进入低功耗状态):
(1) CXPR7133 的 CHSE 管脚电压高于 GND (未连接充电器充电),同时触发过放电保护的电芯电压高于过放电恢复电
压 (VDRV)
(2) CXPR7133 的 CHSE 管脚电压小于 GND 且 CHG 管脚输出高电平 (连接充电器充电,且有充电电流),同时所有电芯
电压高于过放电检测电压(VDV);CXPR7133 作为辅控芯片使用时,下述任意条件满足时,过放电状态被解除 (系统未进入低功耗状态):
(1) 触发过放电保护的电芯电压大于过放电恢复电压 (VDRV)
(2) 当CXPR7133的BALI管脚输入为低电平 (连接充电器充电,且有充电电流),同时所有电芯电压高于过放电检测电压
(VDV)
4. 低功耗状态 (可选)CXPR7133 作为主控芯片使用时,当系统进入过放电保护状态后,CXPR7133 的 VM 管脚会被内部电阻 RVMD 上拉至 VDD 电
平。在上述情况下,若过放电保护状态持续时间超过 tPD,且 VM 管脚以及 CHSE 管脚电平高于 VDD/5 电平,CXPR7133系列芯片将关闭绝大部分内部电路,从而使自身功耗减小至 IPD。上述状态被称之为低功耗状态。主控芯片进入低功耗状态
后,CHG管脚输出高阻抗,DSG 管脚输出 GND 电平。CXPR7133 作为辅控芯片使用时,当系统进入过放电保护状态后,若过放电保护状态持续时间超过 tPD 且 CXPR7133 的
BALI 管脚为高电平,CXPR7133 系列芯片将关闭绝大部分内部电路,从而使自身功耗减小至 IPD。上述状态被称之为低功耗
状态。辅控芯片进入低功耗状态 6 后,CHG 管脚输出 VDD 电平,DSG 管脚输出 GND 电平。CXPR7133 作为主控芯片时,下述任意条件满足时低功耗状态被解除:
(1) VM 管脚电平小于 VDD/5
(2) CHSE 管脚电平小于 VDD/5CXPR7133 作为辅控芯片时,满足下述条件时低功耗状态被解除: (1) BALI 管脚输入电平为低电平 注释
6:CXPR7133作为辅控芯片使用时,芯片关闭充电MOSFET的安全保护状态禁止该芯片进入低功耗模式。
5. 放电过流保护状态
当系统放电电流超过一定值,亦即 SENS 管脚相对于 GND 电平超过放电过流 1 保护阈值电压 VDC1,且此状态持续时
间超过放电过流 1 保护延时 tID1,CXPR7133 系列芯片 DSG 管脚输出 GND 电平从而关闭放电通路。上述状态被称之为放电
过流 1 保护状态。在放电过流 1 保护状态中,CXPR7133 系列芯片的 CHG 管脚输出高阻抗 (通过外部下拉电阻) 关闭充电通
路,同时 VM 管脚会被系统内部电阻 RVMS 下拉至 GND 电平。CXPR7133 作为辅控芯片时,不具备放电过流保护功能。CXPR7133 系列芯片具备两级放电过流保护,放电过流 2 保护的动作与放电过流 1 保护一致。
当下述条件满足时,放电过流保护状态将被解除:
(1) CXPR7133系列芯片VM管脚电平低于VDD/10 (负载拔除)
6. 充电过流保护状态
当系统充电电流超过一定值,亦即 SENS 管脚相对于 GND 电平小于充电过电流 1 保护阈值电压 VCC1,且此状态持续
时间超过充电过流 1 保护延时 tIC1 后,CXPR7133 系列芯片 CHG 管脚会输出高阻抗 (通过外部下拉电阻) 关闭充电通路。上
述状态被称之为充电过流 1 保护状态。在充电过流 1 保护状态中,CXPR7133 系列芯片 DSG 管脚会输出 GND 电平从而关
闭放电通路,同时 VM 管脚会被系统内部电阻 RVMD 上拉至 VDD 电平。CXPR7133 作为辅控芯片时,不具备充电过流保护功能。CXPR7133 系列芯片具备两级充电过流保护,充电过流 2 保护的动作与充电过流 1 保护一致。
当下述条件满足时,充电过流保护状态将被解除:
(1) CXPR7133系列芯片CHSE管脚电平高于VCHSE-M (充电器拔除)
7. 0V充电功能 (可选)CXPR7133 系列芯片可选择是否使能 0V 充电功能 7,具体描述如下:
(1) 使能 0V 充电功能:当电池组总电压很低 (不小于 1V),使用电压高于 V0CHA (0V 充电允许电压) 的充电器可向电池包
充电,依据充电 MOS 管开启电压不同,实际需要的充电器电压会有不同
(2) 禁止 0V 充电功能:当任意节电芯电压低于充电禁止电压 V0INH,不允许向电芯充电
注释7:级联使用时,CXPR7133不能保证 0V允许充电功能。
