JTHB6293集高精度电压和电流调节器、预充、充电状态指示 和充电截止等功能于一体,恒流充电电流通过外部电阻决定，恒压充电 电压可通过外部电阻微调。JTHB6293 集成过压及短路保护，确保充电芯片安全工作,开关型单节或两节锂离子/ 锂聚合物电池充电管理芯片

                          目录

   1.产品概述      2.产品特点      3.应用范围     4.技术规格书下载（PDF文档）

   5.产品封装      6.电路原理图     7.相关产品

一.产品概述

     JTHB6293为开关型单节或两节锂离子/ 锂聚合物电池充电管理芯片，非常适合于便 携式设备的充电管理应用。JTHB6293集高精度电压和电流调节器、预充、充电状态指示 和充电截止等功能于一体，采用MSOP-10封装。JTHB6293对电池充电分为三个阶段： 预充（ Pre-charge ）、恒流（CC/Constant Current）、恒压（CV/Constant Voltage）过程， 恒流充电电流通过外部电阻决定，恒压充电 电压可通过外部电阻微调。JTHB6293 集成过压及短路保护，确保充电芯片安全工作。 JTHB6293 集成智能电池检测功能及超时错 误恢复功能，方便用户使用。

二.产品特点

适用于单节或两节锂离子/锂聚合物高效率电流模PWM充电器
0.5%的充电电压控制精度
可编程充电电流控制
恒压充电电压值可通过外接电阻微调
智能电池检测
软启动
开关频率600KHz
LED 充电状态指示
短路检测,保护
电池充电过压保护
输入管脚最大耐压20V
充电截止时间外置电容可调
工作环境温度范围：-20℃～70℃
MSOP-10封装

三.应用范围

手持设备
充电器
移动仪器

四.技术规格书（产品PDF)

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

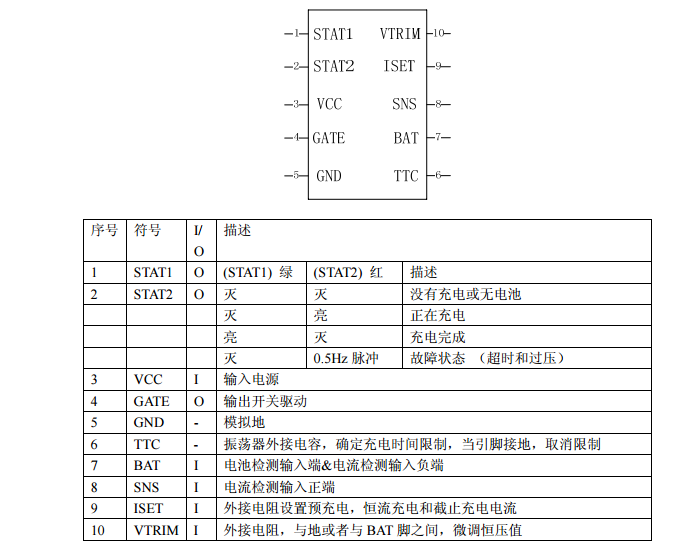

五.产品封装图

六.电路原理图

七.相关芯片选择指南
