一.产品概述

     JTSM16595是一款高速CMOS器件，内部集成了信号检测保护电路，具有74HC123和74HC04 的功能，同时兼74HC595功能。采用我司JTSM16595应用的单双色显示屏，可以节约应用方案中74HC123或74HC04芯片，降低应用方案成本，降低应用方案出错率。

     JTSM16595是具有信号检测功能的8位串行移位寄存器，并具有串并转换、存储和三态输出的功能.

     JTSM16595可通过检测锁存时钟RCK的频率来控制输出的状态。

     若复位信号SCLR为高电平，输出使能G 为低电平时，当锁存时钟RCK频率高于60Hz设定频率时，存储寄存器的数据正常输出到8位总线；否则输出高电平。

     若复位信号SCLR为低电平，输出使能G为低电平时，当锁存时钟RCK频率高于960Hz设定频率时，存储寄存器的数据正常输出低电平；否则输出高电平。

二.产品特点

 采用 CMOS 工艺

  工作电压范围宽：3.0V—5.5V

  解决了在 74HC595 的 LED 屏应用方案中，由于上电或关闭过程中，寄生电容、人为误操作等导致的 74HC595

错误开启，烧坏 LED 灯的问题

  具有信号检测功能

  脚位兼容 SM74HC595

  应用方案中可以省 74HC04D 和 74HC123D

  封装形式：SOP16、DIP16

三.应用范围

 LED 单双色显示屏

四.技术规格书（产品PDF)

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

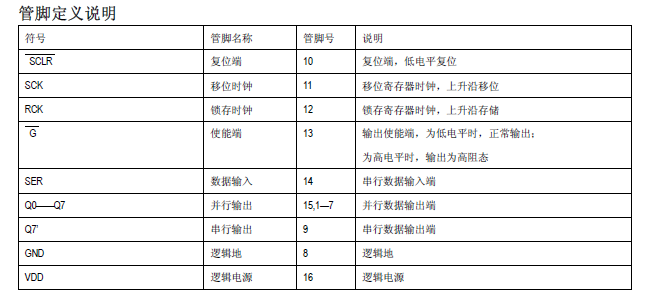

五.产品封装图

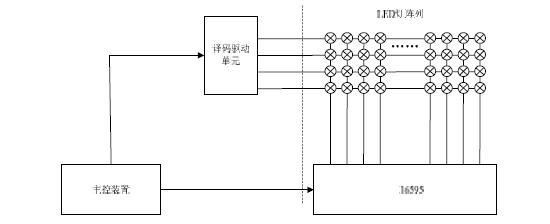

六.电路原理图
