JTSM16188B LED显示级联驱动控制专用电路，采用单极性归零码通信协议。芯片内部集成有归零码协议数字接口、数据锁存器、4X8显示恒流驱动、16级恒流输出调节电路、上电复位电路、内置采样振荡器和PWM振荡器等电路。

一.产品概述

JTSM16188B 是一款LED（发光二极管显示器）显示级联驱动控制专用电路，采用单极性归零码通信协议。

芯片内部集成有归零码协议数字接口、数据锁存器、4*8显示恒流驱动、16级恒流输出调节电路、上电复位电路、内置采样振荡器和PWM振荡器等电路。

二.产品特点

采用CMOS工艺

工作电压：4.5V-5.5V

显示模式：4位*8段

归零码协议，通讯速率1MHz

单线串行级联接口(DIN、DOUT)

恒流驱动16级可调，恒流精度：±5%

超强的输入端口抗干扰能力

封装形式：SOP16

三.应用范围

四.技术规格书（产品PDF)

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

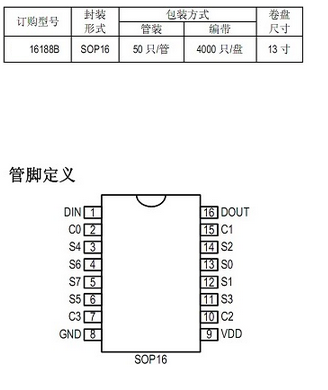

五.产品封装图

六.电路原理图

七.相关芯片选择指南

》单双色显示屏驱动系列

IC Name	CHs	Supply Voltage	F_CLK.MAX	T_OE.MIN	ESD(HBM)	Package
JTSM16188B	8	4.5V~5.5V	1MHz	100ns	24KV	SOP16
JTSM74HC595	8	3.0V~5.5V	25MHz	100ns	4KV	DIP16 SOP16
