JTM6301是一款面向5V交流适配器的2A锂离子电池充电器。它是采用1.5MHz固定频率的同步降压型转换器，因此具有高达百分之90以上的充电效率，自身发热量极小。 JTM6301包括完整的充电终止电路、自动再充电和一个精确度达±百分之1的4.2V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能，需极少的外围元器件，因此能够被嵌入在各种手持式应用中
目录
1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（PDF文档）
JTM6301是一款面向5V交流适配器的2A锂离子电池充电器。它是采用1.5MHz固定频率的同步降压型转换器，因此具有高达90%以上的充电效率，自身发热量极小。
JTM6301包括完整的充电终止电路、自动再充电和一个精确度达±1%的4.2V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。
JTM6301采用带散热片的DFN8封装，并且只需极少的外围元器件，因此能够被嵌入在各种手持式应用中，作为大容量电池的高效充电器.
1.5MHz固定开关频率
高达90%以上的输出效率
最大2.5A输出电流
无需防反灌电流二极管
无需外置功率 MOS 管或续流二极管
精度达到±1%的4.2V充电电压
充电状态双输出、无电池和故障状态显示
C/10充电终止
待机模式下的供电电流为140uA
2.9V涓流充电
软启动限制了浪涌电流
电池温度监测功能
输出短路保护功能

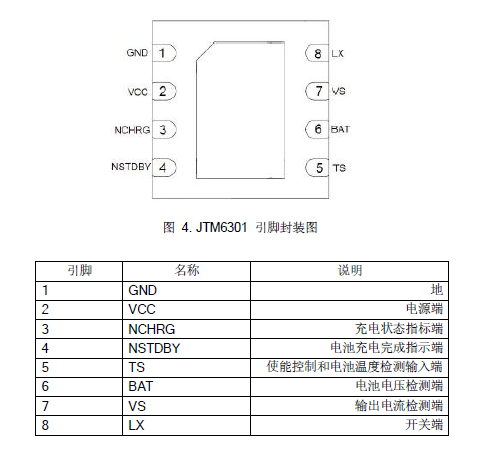

采用8引脚DFN8封装
移动电话
平板电脑
MP3、MP4播放器
数码相机
电子词典
GPS
便携式设备、各种充电器
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
2节锂电充电IC | |||||||||
型号 | 电池数量 | 工作模式 | 工作电压 | 最大 | 工作电流 | 恒流恒压 | 输出电压 | 开关频率 | 封装 |
充电电流 | 精度 | ||||||||
JTM8203 | 两节 | 线性，内置MOS | 9V-16V | 1A | 0.26mA | 1% | 8.4V | SOP-8L | |
JTM8202 | 两节 | 开关式，内置MOS | 9V-16V | 2A | 0.26mA | 1% | 8.4V | 780KHz | SOP-8L |
JTM8207 | 两节 | 开关式，外置MOS | 8.9V-20V | 2A | 3.5mA | 1% | 8.4V | 500KHz | SOP-8L |
JTM4060 | 单节/两节 | 开关式，外置MOS | 最大20V | 3A | 1% | 4.2V/CELL | 600KHz | MSOP-10 | |
JTM4061 | 单节/两节 | 开关式，外置MOS | 4.5V-12V | 2A | 5mA | 1% | 4.175V/CELL | 400KHz | TSSOP-14 |
JTM4062 | 两节 | 开关式，外置MOS | 7.5V-28V | 5A | 1.55mA | 1% | 8.4V | 300KHz | TSSOP-16 |
多节锂电充电IC | |||||||||
型号 | 电池数量 | 工作模式 | 工作电压 | 最大 | 工作电流 | 恒流恒压 | 输出电压 | 开关频率 | 封装 |
充电电流 | 精度 | ||||||||
JTM4063 | 三节 | 开关式，外置MOS | 7.5V-28V | 5A | 1.75mA | 1% | 12.6V | 300KHz | TSSOP-16 |
JTM4064 | 四节 | 开关式，外置MOS | 7.5V-28V | 5A | 1.95mA | 1% | 16.8V | 300KHz | TSSOP-16 |
JTM4065 | 1-6节可设置 | 开关式，外置MOS | 7.5V-28V | 5A | 1.7mA | 1% | 可调 | 300KHz | TSSOP-16 |
