N 沟道增强型场效应晶体管 N-CHANNEL MOSFET JTCS10N60BT

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（PDF文档）

一.产品概述

项目 Parameter	符号 Symbol	数值 Value		单位 Unit
		JTCS10N60BT
最高漏极－源极直流电压 Drain-Source Voltage	VDSS	600		V
连续漏极电流 Drain Current -continuous	ID T=25℃ T=100℃	9.5		A
		6.0		A
最大脉冲漏极电流（注 1） Drain Current – pulse（note 1）	IDM	40		A
最高栅源电压 Gate-Source Voltage	VGSS	±30		V
单脉冲雪崩能量（注 2） Single Pulsed Avalanche Energy（note 2）	EAS	713		mJ
雪崩电流（注 1） Avalanche Current（note 1）	IAR	9.5		A
重复雪崩能量（注 1） Repetitive Avalanche Energy（note 1）	EAR	17.8		mJ
二极管反向恢复最大电压变化速率（注 3） Peak Diode Recovery dv/dt（note 3）	dv/dt	4.5		V/ns
耗散功率 Power Dissipation	PD TC=25℃ -Derate above25℃	178	50	W
		1.43	0.4	W/℃
最高结温及存储温度 Operating and Storage Temperature Range	TJ，TSTG	-55～+150		℃
引线最高焊接温度 Maximum Lead Temperature for Soldering Purposes	TL	300		℃

二.产品特点

z低栅极电荷

z低 Crss (典型值 20pF)

z开关速度快

z产品全部经过雪崩测试

z高抗 dv/dt 能力

z RoHS 产品

z Low gate charge

z Low Crss (typical 20pF )

z Fast switching

z 100% avalanche tested

z Improved dv/dt capability

z RoHS product

三.应用范围

z 高频开关电源

z 电子镇流器

z UPS 电源

z High frequency switching mode power supply

z Electronic ballast

z UPS

四.技术规格书（产品PDF)

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

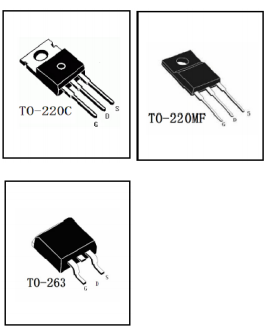

五.产品封装图

六.电路原理图

七.相关芯片选择指南

型号	封装
JTCS10N60BT	TO-262
JTCS11N90WT	TO-247
JTCS1HN60C	TO-92
JTCS1HN65C	TO-92
JTCS3N65VC	IPAK
JTCS20N60WH	TO-247
JTCS20N60CAH	TO-220AB
JTCS20N60ANH	TO-3PN
JTCS13N50CT	TO-92
JTCS1N70TC	TO-92
JTCS9N90WT	TO-92
JTCS8N60C	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS730	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS4N80C-201504C.pdf	TO-220C/TO-220MF/IPAK/DPAK
JTCS75N75F	TO-263/TO-220C/TO-220MF
JTCS15N65H	TO-220MF
JTCS4N65B	IPAK/DPAK/262/263/220C/220MF/IPAK-S1
JTCS5N60C	TO-220C/TO-220MF/IPAK/DPAK
JTCS12N65FC	TO-220MF-K2
JTCS15N60H	TO-220C/TO-220MF
JTCS2KN65C	TO-220MF
JTCS12N50C-201508B.pdf	TO-220C/TO-220MF/TO-263
JTCS650	TO-263/TO-220C/TO-220MF
JTCS740	TO-262/TO-263/TO-220C/TO-220MF
JTCS830	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS840	TO-262/TO-263/TO-220C/TO-220MF
JTCS1404	TO-220C/TO-220MF
JTCS18N50WH	TO-247
JTCS18N65FH	TO-220MF
JTCS19N20	TO-220C/TO-220MF
JTCS1N60	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS1N60C	SOT-223-/IPAK/DPAK
JTCS1SN60C	TO-92/IPAK-S2/DPAK
JTCS1SN65C	TO-92/IPAK-S2/DPAK
JTCS2KN60C	IPAK/DPAK
JTCS2N55TC	TO-92
JTCS2N65F	TO-220MF
JTCS2N70FC	TO-220MF
JTCS3N80C	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS3SN65C	TO-220C/TO-220MF/IPAK/DPAK
JTCS4N65F	TO-220MF
JTCS4N70C	TO-220C/TO-220MF/IPAK/DPAK
JTCS4N80H	TO-220C/TO-220MF
JTCS5N50C	TO-220C/TO-220MF/IPAK/DPAK
JTCS5N50FTR	TO-220MF
JTCS5N50T	TO-220C/TO-220MF/IPAK/DPAK
JTCS5N60B	TO-220C/TO-220MF/IPAK/DPAK
JTCS5N65FB	TO-220MF
JTCS3N25T	TO-220C/TO-220MF/IPAK/DPAK
JTCS2N70FHC	TO-220MF
JTCS2N70H	TTO-126F/O-220C/TO-220MF/IPAK/DPAK
JTCS6N25	TO-220C/TO-220MF/IPAK/DPAK
JTCS6N70RC	DPAK
JTCS6N90H	TO-220C/TO-220MF/TO-262
JTCS7HN60C	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK/220MF-K2
JTCS7N60	TO-262/TO-263/TO-220C/TO-220MF
JTCS7N65F	TO-220MF
JTCS8N60	TO-262/TO-263/TO-220C/TO-220MF
JTCS8N65B	TO-220C/TO-220MF
JTCS9N40C	IPAK/DPAK
JTCS9N50C	TO-220C/TO-220MF/IPAK/DPAK
JTCS9N50T	TO-220C/TO-220MF
JTCS10N60C	TO-220MF/220MF-K2
JTCS9N50TR	TO-262/TO-263/TO-220C/TO-220MF
JTCS9N90FT	TO-220MF
JTCS10N60T	TO-262/TO-263/TO-220C/TO-220MF
JTCS10N65FC	TO-220MF/220MF-K2
JTCS10N65T	TO-220C/TO-220MF/TO-262/TO-263/TO-220MF-K2
JTCS10N70H	TO-220C/TO-220MF
JTCS12N65T	TO-262/TO-263/TO-220C/TO-220MF
JTCS13N50C	TO-220C/220AB /220MF
JTCS13N50FT	TO-220MF
JTCS14N50FT	TO-220MF
JTCS24N50H	TO-3PN/TO-247
JTCS40N25T	TO-3PN/TO-247
JTCS50N06H	TO-220C/TO-220MF/IPAK/DPAK
JTCS50N20T	TO-3PN(B)/TO-247
JTCS55N06H	TO-220C
JTCS65N20T	TO-3PB
JTCS75N75F	TO-220C/TO-220MF/TO-263
JTCS80N10F	TO-247/TO-263/TO-220C/TO-220MF
JTCS80N70F	TO-263 TO-220C
JTCS540T	TO-262/TO-263/TO-220C/TO-220MF/TO-247
JTCS620T	TO-220C/TO-220MF/IPAK/DPAK
JTCS630	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS640	TO-263/TO-220C/TO-220MF
JTCS640H	TO-220C/TO-220MF/IPAK/DPAK
JTCS3205H	TO-263 TO-220C
JTCS3710F	TO-263 TO-220C
JTCS3910	IPAK/DPAK
MBR3060	TO-220/TO-220B/TO-220HF/TO-247/TO-3PB
JTCS6HN65C	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK/220MF-K2
JTCS4N65C	TO-220C/TO-220MF/IPAK/DPAK/220MF-K2/262
JTCS740C	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS7N80H	TO-220C/TO-220MF
JTCS20N65H	TO-247/TO-220MF
JTCS1N80C	TO-220C/TO-220MF/IPAK/DPAK
JTCS1HN50TC	TO-92
JTCS2N50TC	TO-92
JTCS2N50TCR	TO-92
JTCS3HN50TC	TO-92
JTCS3N50TC	TO-92
JTCS12N60T	TO-220C/TO-220MF/TO-263
JTCS1HN65B-201110A	TO-92
JTCS9N90ANT	TO-3PN(B)
JTCS18N50FH	TO-220MF
JTCS8HN60C	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS13N50ANT	TO-3PN
JTCS13N50WT	TO-247
JTCS2N60M（F）B	TO-126/TO-126F
JTCS4N65E	TO-220MF-K1
JTCS2N60B	IPAK/IPAK-S2/DPAK/TO-220C/TO-220MF/TO-126/TO-126F/TO-251/TO-252
JTCS2N60C	TO-92/IPAK/DPAK/220C/220MF/220MF-K2
JTCS2N65B	TO-220C/TO-220MF/IPAK/DPAK/TO-126F/TO-126
JTCS2N65C	TO-92/IPAK/DPAK/220C/220MF/220MF-K2
JTCS630A	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK/IPAK-S2
JTCS9N50F	TO-220MF-K1/TO-220MF
JTCS4N60	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK/220MF-K1
JTCS4N60B	IPAK/DPAK/TO-262/TO-263/TO-220C/TO-220MF/220MF-K1/220MF-K2
JTCS6N70C	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK/IPAK-S2
JTCS8N60B	TO-262/TO-263/TO-220C/TO-220MF/220C-S1
JTCS4N60C	TO-220C/TO-251/TO-220MF/IPAK/DPAK/IPAK-S2/TO-22MF-K1/220MF-K2
JTCS7N65B	TO-262/TO-263/TO-220C/TO-220MF/TO-220MF-K1
JTCS65R360U	TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS65R540U	TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS70R400U	TO-263/TO-220C/TO-220MF/IPAK/DPAK
JTCS7HN65C	TO-262/TO-263/TO-220C/TO-220MF/IPAK/DPAK/IPAK-S2/TO-220MF-K2/220MF-K1
