一.产品概述

                   JTHB6292为线性锂离子/锂聚合物电池充电芯片,其最低输入电压可低至3.6伏,最大充电电流可达800mA。JTHB6292能够编程设计适应各种AC适配器及USB接口。电池充电分为恒流(CC/Constant Current)、恒压(CV/Constant Voltage)过程,恒流充电电流通过外部电阻决定,最大为800mA。考虑到发热问题时,可使用限流输出的AC适配器,使用JTHB6292 则可以兼顾线性充电器、开关型充电的优点：充电快,自耗功率小。HB6292 集成电流热折返保护电路、短路保护,确保充电芯片安全工作。 JTHB6292可以检测电池是否过放电,并对过放电的电池进行预充电。JTHB6292集成NTC热敏电阻接口,可以采集、处理电池的温度信息,保证充电电池的安全工作温度。JTHB6292 采用TSSOP-16封装。

二.产品特点

 ● 完全的单节/两节锂离子/锂聚合物电池充 电芯片

 ● 电池智能检测

 ● 0.8％的充电电压精度

 ● 恒压充电电压值可通过外接电阻微调

 ● 极低的热消耗

 ● 集成 MOSFET、内置电流检测

 ● 不需要外接反相保护二极管

 ● 可编程充电电流控制，最大达 800mA

 ● 芯片温度热折返保护

 ● NTC 热敏接口监测电池温度

 ● LED 充电状态指示

 ● 可以配置为单节或双节锂电池充电

 ● 短路检测、保护

 ● USB 与 AC 适配器电压输入可选择

 ● 工作环境温度范围：-30℃～70℃

 ● 小型 TSSOP-16 封装

三.应用范围

 ● 手持设备，包括医疗手持设备

 ● PDA，移动蜂窝电话及智能手机

 ● 移动仪器，MP3

 ● 自充电电池组

四.技术规格书（产品PDF)

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

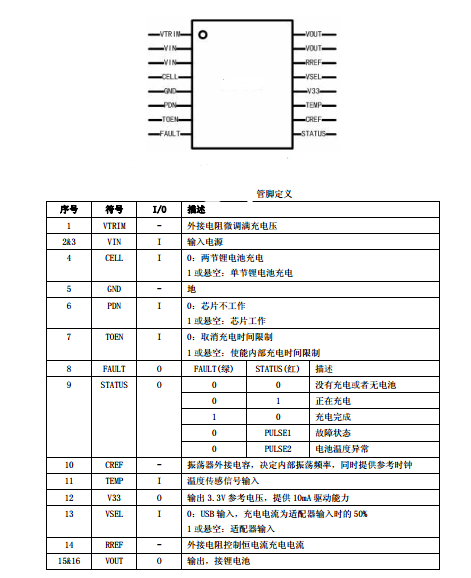

五.产品封装图

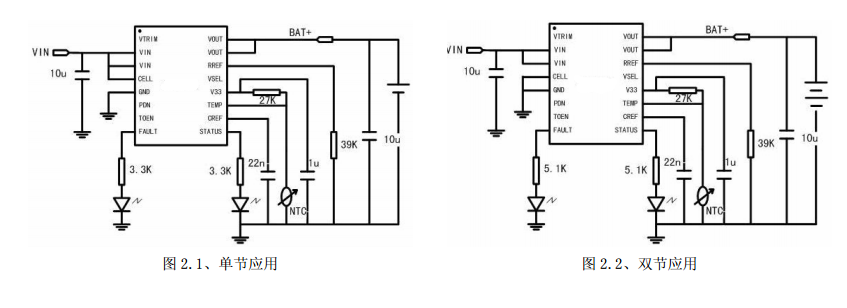

六.电路原理图
