JTBP23263是一款带有源功率因数校正的高精度降压型LED恒流控制芯片，适用于 85Vac-265Vac 全范围输入电压的非隔离降压式LED恒流电源。JTBP23263 集成有源功率因数校正电路，可以实现很高的功率因数和很低的总谐波失真。由于工作在电感电流临界连续模式，功率MOS管处于零电流开通状态，开关损耗得以减小，同时电感的利用率也较高
目录
1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（PDF文档）

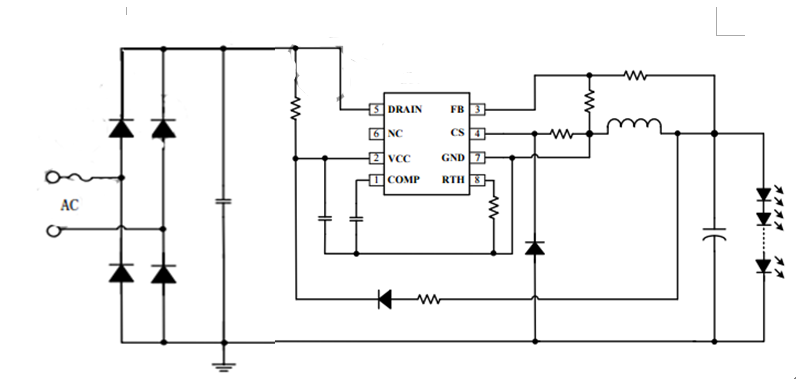

JTBP23263是一款带有源功率因数校正的高精度降压型LED恒流控制芯片，适用于 85Vac-265Vac 全范围输入电压的非隔离降压式LED恒流电源。JTBP23263 集成有源功率因数校正电路，可以实现很高的功率因数和很低的总谐波失真。由于工作在电感电流临界连续模式，功率MOS管处于零电流开通状态，开关损耗得以减小，同时电感的利用率也较高。 JTBP23263 内部集成 500V 功率 MOSFET,只需要很少的 外围器件，即可实现优异的恒流特性. JTBP23263采用专利的浮地构架，对电感电流进行全周期采样，可实现高精度输出恒流控制，并达到优 异的线电压调整率和负载调整率。 JTBP23263 具有多重保护功能以加强系统可靠性，包括LED开路保护、LED 短路保护、芯片供电欠压保护、电流采样电阻开路保护和逐周期限流等。所有的保护状态都具有自动重启功能。另外，JTBP23263具有过热调节功能，在驱动电源过热时减小输出电流， 以提高系统的可靠性。
有源功率因数校正，高PF值，低THD
内置500V功率MOSFET
高达95%的系统效率
±3%LED输出电流精度
优异的线电压调整率和负载调整率
电感电流临界连续模式
超低(33uA)启动电流
超低(300uA)工作电流
LED短路/开路保护
电流采样电阻开路保护
逐周期电流限流
芯片供电欠压保护
自动重启功能
过热调节功能
采用SOP8封装
LED球泡灯、射灯
LED PAR30、PAR38灯
LED日光灯
其它LED照明
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
LED驱动 | ||||||
产品型号 | 备注 | 输入电压 | 输出电压 | 输出电流 | 工作效率 | 产品封装 |
JTQX9921/JTQX9924 | JTQX9921/JTQX9924 | 92% | ESOP8 | |||
JTQX5255 | 2.5V-5.5V | 高于输入电压 | 10mA~120mA | 大于85% | SOP-16 | |
JTQX5259 | 升压恒流 | 0.9V~1.5V | 高于输入电压 | 3mA~100mA | 优于80% | SOP-8 |
JTQX6108 | 非隔离，内置MOS,电流精度±3% | 85-265V | 低于输入,16V-150V | 300mA | 92% | DIP-8 |
JTQX5278 | 升降压型，内置MOS管，电流精度±5% | 2.4-5.5V | 升降压 | ≦500mA | 90% | SOP8 |
JTQX5235 | 内置MOS管,适用于大功率LED手电筒 | 0.8-4V | 升压 | 100-800mA | ≧80% | SOT-89-3 |
JTQX5256 | 可用在升压、降压应用电路，电流可扩展到2.0A | 2-6V | 升压 | 200mA | ≦85% | SOT23、SOT23-5、TO92 |
JTQX7138 | 具有PWM调光，电压可开展至400V以上，电流可扩展到3.0A | 2.7-6V | 降压 | 20mA-3.0A | ≦85% | SOT-23-5 |
JTQX2305 | PFM 升压恒压型，最高1MHz工作频率，适合宽电压输入的升压应用 | 2.5-100V | 升压 | ≦500mA | 90% | SOP8 |
JTQX6103 | 可做足3A | 6-100v | 低于输入 | 3A | 95 | sot23-6 |
JTQX5253 | 升压恒流 | 1.8-3.0V | 高于输入电压 | 小于300mA | 88% | DIP-8 |
JTQX5252 | 升压 | 0.9-1.5V | 高于输入电压 | 3mA-300mA | 84% | TO-94 SOT23-5 |
JTQX5305 | 升压恒流 | 3.6-100V | 高于输入电压 | 2A | 95% | SOP-8 |
JTQX7137 | 线性降压恒流 | 2.7-5.5V | 低于输入电压 | 100mA-3A | 90 | SOT23-5 |
JTQX7136 | 线性降压恒流流 | 2.7-5.5V | 低于输入电压 | 100mA-3A | 95 | SOT89-5 |
JTQX7135 | 线性降压恒流流 | 2.7-5.5V | 低于输入电压 | 120-380mA | 90 | SOT89-3 |
JTQX9920 | 降压恒流 | 2.5-100V | 低于输入电压 | 几十毫安到 2.5A | 90% | SOT23-6 |
JTQX5243 | 降压恒流 | 5.5-36V | 低于输入电压 | 800mA | 95% | SOP-8 |
JTQX5241 | 降压恒流 | 5.5-36V | 低于输入电压 | 3A | 95% | SOT23-6 |
JTQX5237 | 升压恒流 | 1.6-3.2V | 高于输入电压 | 250mA | 80 | SOT23-3 TO-92 |
JTQX5231 | 升压恒流 | 0.9-3.2V | 高于输入电压 | 3～6个20mA LED灯 | 80 | SOT23-3 |
JTQX5238/39 | 三通道背光 | 2.7-6V | 低于输入 | 15mA或20mA | 98% | SOT23-6 SOP8 |
JTQX1504 | PWM驱动MOSFET+PSR无431，无光耦 | 85-265V | 低于输入 | 1A | 80% | TO-94 |
JTQX1502 | PWM驱动MOSFET+PSR 无431，无光耦 | 85-265V | 低于输入 | 2.5A | 80% | SOT23-6 |
JTQX9931 | PWM外驱MOSFET+PSR+PFC无431，无光耦 | 85-265V | 低于输入 | 1.8A | 93以上 | sop-8 |
JTQX6104 | 外置MOSFET | 85-265V | 低于输入 | 2A | 93% | SOT23-6 |
JTQX6102 | PWM控制+三极管13003 | 85-265V | 低于输入 | 250mA | 93% | SOP-8 DIP-8 |
JTQX6101 | 外驱三极管 | 100-265V | 低于输入 | 350mA | 93% | SOP-8 |
JTQX9911 | 高功率因数校正 | 85-265V | 低于输入 | 600mA | 93% | SOP-8 |
