PWM异步升压恒流LED驱动,CXSU6325专为以恒定电流来驱动白光LED而设计的升压型DC/DC变化器。 该器件能利用一节锂离子电池来驱动 两个、三个或四个串联的LED。采用LED串联 连接的方法可以提供相等的LED电流，从而能获得均匀的亮度且无需镇流电阻器

                          目录

   1.产品概述      2.产品特点      3.应用范围     4.技术规格书下载（PDF文档）

   5.产品封装      6.电路原理图     7.相关产品

一.产品概述

   CXSU6325是一种专为以恒定电流来驱动白光LED而设计的升压型DC/DC变化器。

该器件能利用一节锂离子电池来驱动 两个、三个或四个串联的LED。采用LED串联

连接的方法可以提供相等的LED电流，从而能获得均匀的亮度且无需镇流电阻器。

CXSU6325的开关频率为1.2MHz，因而允许采用小巧的外部元件。由于可使用数值

仅为0.22μF的输出电容器，因此，与其他 的解决方案相比，在占用空间和成本

上均有所节省。95mV低反馈电压最大限度地降 低了电流调节电阻器的功耗，从而

提高了效率。

二.产品特点

■ 固有匹配的LED电流

■ 高效率：84% （典型值）

■ 可由一个3.2V电源驱动多达四个LED

■ 快速1.2MHz开关频率

■ 采用高度仅1mm的纤巧型电感器

■ 只需0.22μF的输出电容器

■ 内置过压保护

■ 采用SOT-23-6封装

三.应用范围

■ 蜂窝电话

■ PDA、手持式电脑

■ MP3播放器

■ 数码相机

■ GPS接收机

四.技术规格书（产品PDF)

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

五.产品封装图

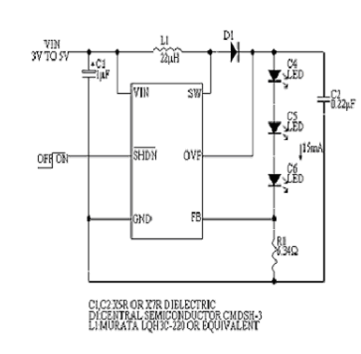

六.电路原理图

七.相关芯片选择指南
