遥控类微控制电路(Remote Controller Type MCU )JTMB35P02 JTMB35P02R,低功耗 8 位 OTP 型微控制器单元（MCU），并带有内置高精 度振荡器，及一个可直接驱动红外发射管的遥控码输出口，适用于各类家电（如电视、VCD 机等） 的红外遥控器

                          目录

   1.产品概述      2.产品特点      3.应用范围     4.技术规格书下载（PDF文档）

   5.产品封装      6.电路原理图     7.相关产品

一.产品概述

  JTMB35P02 JTMB35P02R 是一款低功耗 8 位 OTP 型微控制器单元（MCU），并带有内置高精

度振荡器，及一个可直接驱动红外发射管的遥控码输出口，适用于各类家电（如电视、VCD 机等）

的红外遥控器。

二.产品特点

8 位 CISC 结构 CPU（Motorola HC05 兼容）


最多可支持 16 个通用 IO 口和 1 个输入口
1 个 8 位定时/计数器

9 路键盘中断（KBI）


1 路遥控码输出口（IROUT），8 种载波频率可选（1/3 占空比），驱动能力强（>300mA）


外接晶振 325K-8MHz/内置 RC 振荡 4MHz（偏差≤5%，0-40℃, 2.0-3.6V 工作电压 范围内）


低功耗设计（待机功耗<1uA@3V）


32 byte RAM（含堆栈）


2K*8 bit OTP ROM


OTP 数据加密功能


工作电压 2.0-5.5V


封装形式：SOP20(300mil)/SOP18(300mil)/SOP16(150mil)

三.应用范围

各类家电（如电视、VCD 机等）的红外遥控器

四.技术规格书（产品PDF)

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

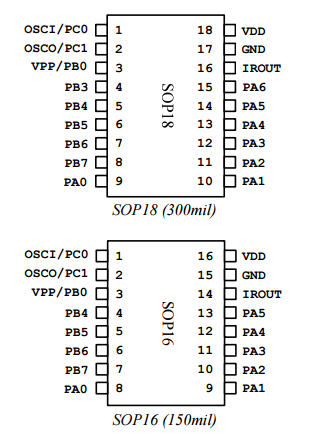

五.产品封装图

六.电路原理图
