单片串行接口编译编码器/滤波器 JTMB1302A57/S由编码器，译码器，基准电压源，发送与接收滤波器，时钟和控制电路， 串行 PCM接口等组成,发送高通和低通滤波器

目录

   1.产品概述   2.产品特点   3.应用范围    4.技术规格书下载（PDF文档）

   5.产品封装  6.电路原理图  7.相关产品

一.产品概述

  JTMB1302A57/S由编码器，译码器，基准电压源，发送与接收滤波器，时钟和控制电路， 串行

PCM接口等组成。电路能完成符合A律的编译码/滤波功能，与TP3057兼容。 电路按功能可分成

发送和接收二大部分：

  发送部分：发送的音频信号，首选进入一运放，调节其外接电阻，可控制运放增益。其后

经过一有源RC前道滤波器，用以抑制甚高频噪声，完成限带功能。继而是带通滤波器，使总的

通带在 0.2~3.4kHz 范围之内。然后经过采 样，保持，模数转换，并按A律进行编码，最后

成为串行的PCM 码输出。

  接收部分：由扩展译码器和一个低通滤波器所组成。扩展译码器将A律的PCM 码恢复成模拟信

号。低通滤波器校正译码输出的 sinx/x 响应，抑制掉 3.4kHz 以上的信号，其后为一个单端的

功率 放大器，它具有低阻抗的驱动能力。 器件工作需要如下时钟： 发送和接收的主时钟：与主

时钟同步的收发位时钟，其频率范围是 64kHz~2048 kHz；以有收和发的帧同步脉冲。

二.产品特点

·本电路是一个完整的编译码加滤波器的系统(COMBO)，它包括：

 a. 发送高通和低通滤波器

 b. 带有sinx/x 校正的接收低通滤波哭器

 c. 有源 RC 噪声滤波器

 d. A 律压扩编译码器

 e. 内部精密参考电压源

 f. 串联的输入/输出接口

·16 脚双列直插或 SOP 塑料封装

·满足 CCITT 规范的相关要求

· ± 5V 的工作电压

·低功耗：工作时典型为 50 mW 卸电状态为 3 mW

·能自动进入卸状态

·与 TTL 和 CMOS 电平兼容的数字接口

三.应用范围

四.技术规格书（产品PDF)

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

五.产品封装图

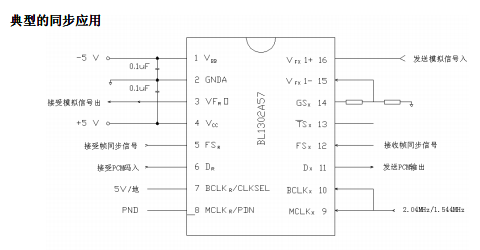

六.电路原理图

七.相关芯片选择指南
