高精度低功耗小封装电压检测芯片 CXDR7528F,微处理器和电子系统提供低功耗电压检测芯片，具高精度低温漂的特点。该系列产品检测电压以 0.1V 为单位覆盖从 1.5V 至 5V 的电压范围，基本涵盖大部分电子产品的需求,CMOS 输出和漏端开路的 N 管输出

产品概述

返回TOP

CXDR7528F系列是为微处理器和电子系统提供低功耗电压检测芯片，具高精度低温漂的特点。该系列产品检测电压以 0.1V 为单位覆盖从 1.5V 至 5V 的电压范围，基本涵盖大部分电子产品的需求。低静态电流是其重要的优点。产品系列中包含了 CMOS 输出和漏端开路的 N 管输出。由于内置延时，减少了应用电路中的外围器件。

产品特点

返回TOP

 高精度 ± 2%

 低功耗小于 1.5μA

 产品检测范围 1.5V ~ 5.0V 0.1V 步进

 工作范围 0.7V ~ 7.0V

 检测电压温度特性 ±100ppm/℃(TYP.)

 内置延时典型值 50ms,100ms,200ms,400ms 可选

 输出方式 N 管漏端开路或 CMOS

应用范围

返回TOP

 微处理器复位电路

 记忆体电池备份电路

 电源上电复位电路

 电源无效检测

 系统电池寿命和充电电压监测

 延迟电路

技术规格书（产品PDF) 返回TOP

需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

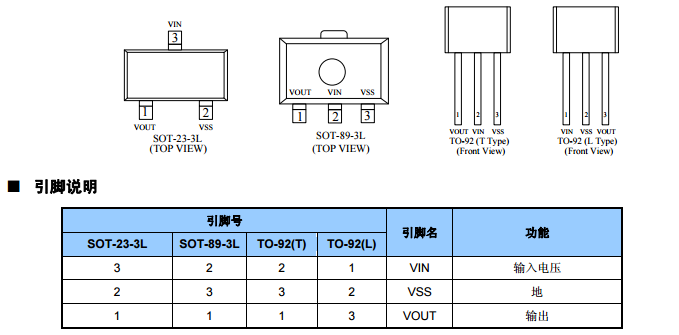

产品封装图

返回TOP

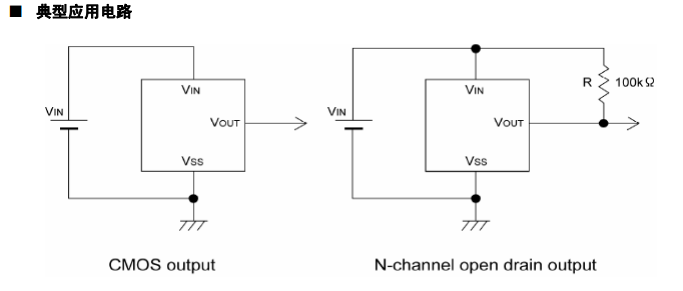

电路原理图

返回TOP

产品名称	工作电压(V)	延迟	静态功耗(uA)	输出方式	封装形式
	-22.3	N	3	N-channel open drain or CMOS	SOT-89-3,TO-92
CXDR7525A	2.0-6.5	N	8	单节锂电池4段电量显示	SOT-23-6
CXDR7526	0.7-7.0	Y	1.5	N-channel open drain or CMOS	SOT-143
CXDR7527	0.7-6.0	Y	1.5	N-channel open drain or CMOS	SOT-23-3
CXDR7528F	0.7-7.0	Y	2	N-channel open drain or CMOS	SOT-23-3,SOT-89-3,TO-92
CXDR7528C	0.7-7.0	N	2	N-channel open drain or CMOS	SOT-23-3
CXDR7528B	1.5-7.0	N	4	N-channel open drain and CMOS	SOT-23-5,SOT-353
